スマートアシスト（ACAD-EX）

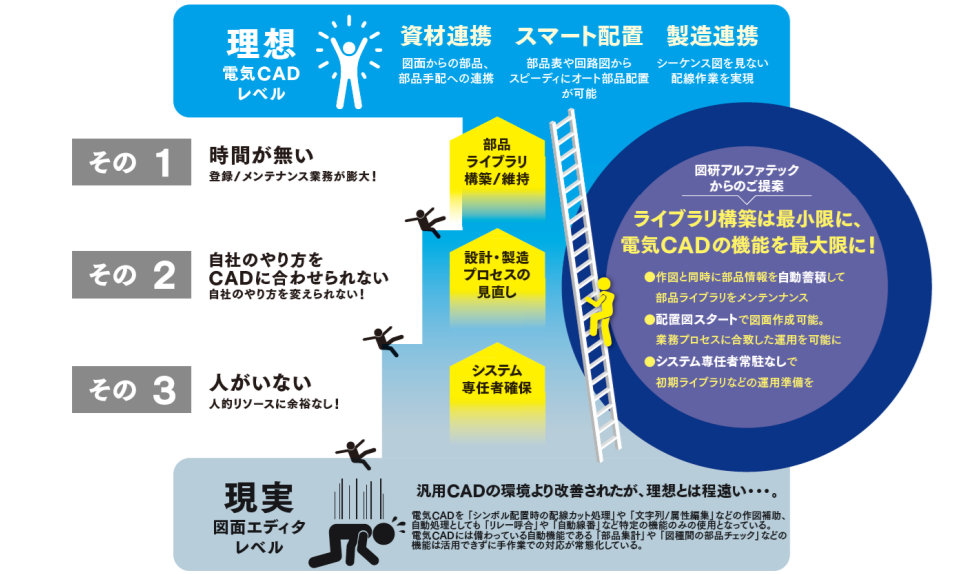

電気CAD運用に立ちはだかる3つの壁を解決！

部品ライブラリを自動で蓄積・登録し、ライブラリ構築を効率化。
さらに配置図上への部品配置を自動化し、最適なレイアウトを
スマートにサポートします。

対象グレード：EXパック
※ベースCADがBricsCADの場合、Pro以上のグレードが必要です

部品情報自動蓄積・図面抽出

作図作業と連動して部品ライブラリデータを自動蓄積する「自走型ライブラリ」機能により、部品ライブラリのメンテナンスに専任者を用意する必要がありません。

既存図面から部品情報を抽出してライブラリの構築も可能となっており、部品ライブラリの運用を強力にアシストします。

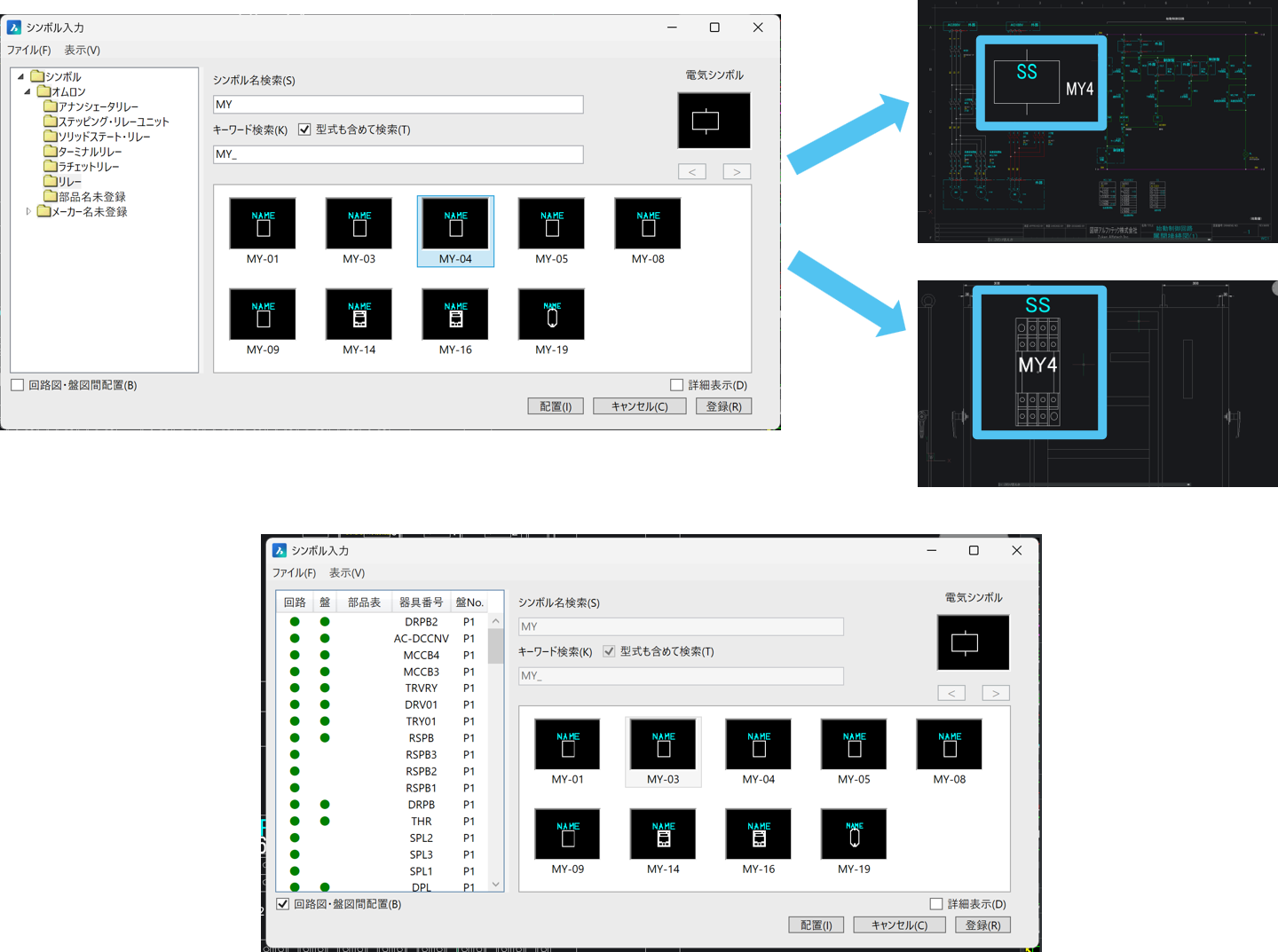

蓄積された部品ライブラリと連携し、「部品名」や「メーカー」からシンボルを選択して配置できます。

回路図・配置図上のシンボルを自動認識し、未配置部品を視覚的に確認・入力可能です。

また、回路図/配置図のシンボルは編集図面に合わせて自動切り替えされ、スムーズな設計作業をアシストします。

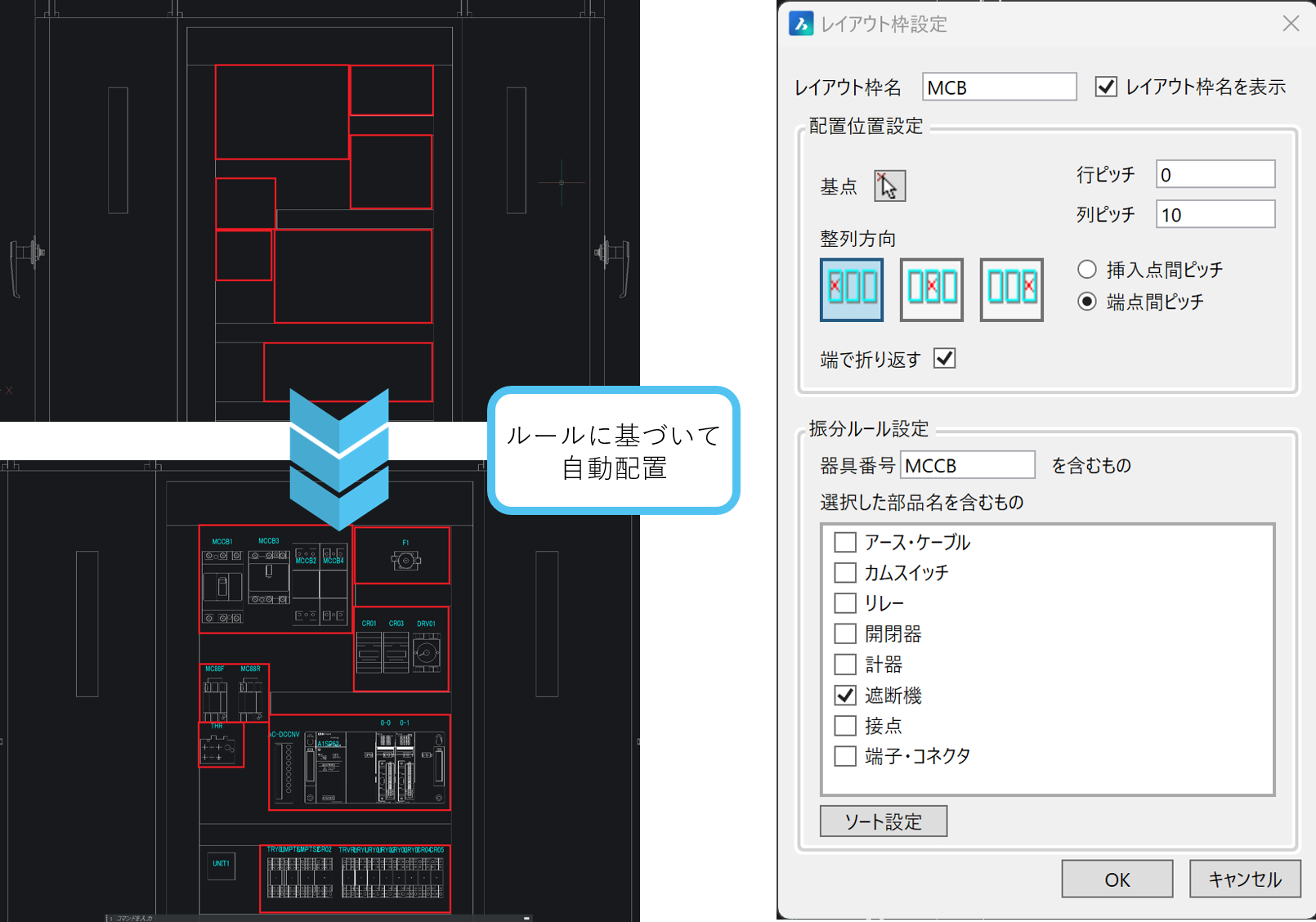

部品リスト(CSV)またはACAD-DENKIの回路図面をもとに、配置パターンテンプレートのルールに従って機器を自動配置します。

配置後の並び替えにも対応し、整列した部品をそのまま盤上レイアウトへ移動・配置できます。

手作業による配置作業を削減し、設計効率の向上をアシストします。
