マークチューブ / 器具ラベル出力オプション
ACAD-DENKIオプションとして使用できる製造支援ツール

製品概要

ACAD-DENKIオプションとして使用できる製造支援ツール

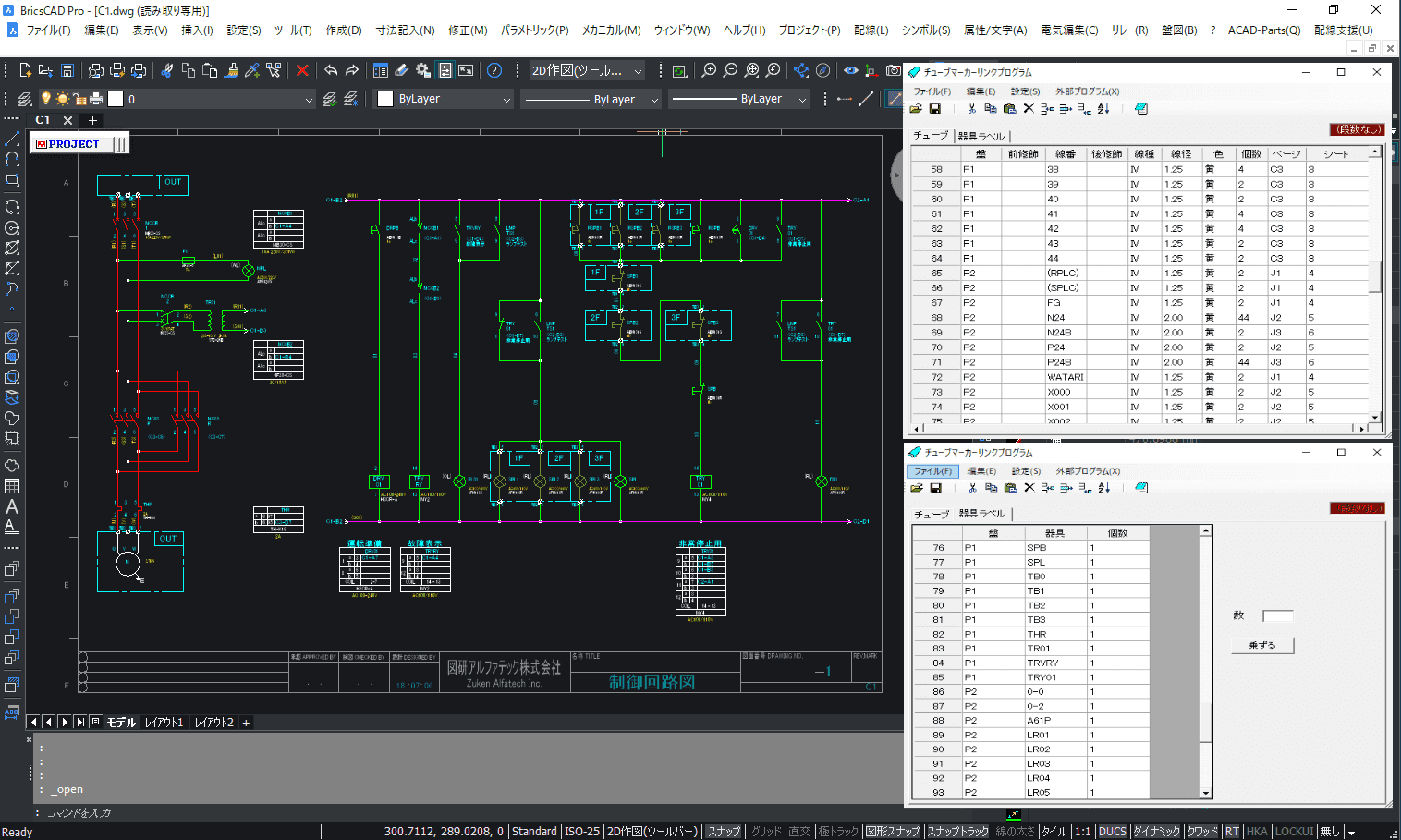

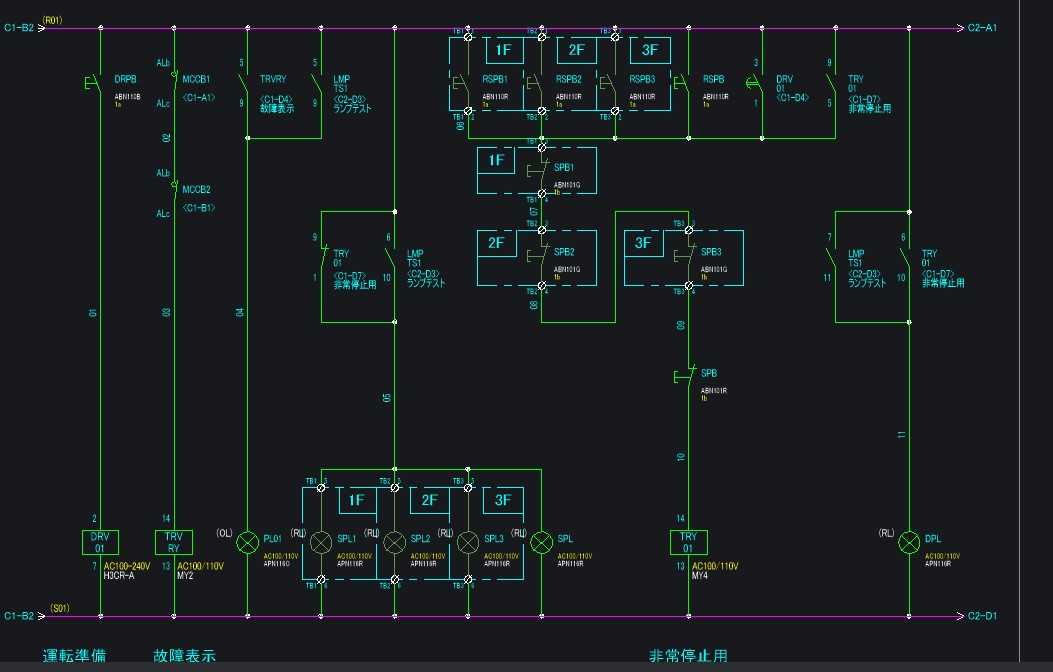

ACAD-DENKIで作成した回路図を対象に、回路を自動解析し、CTK仕様のマーキングマシンで線番や機器名称をCTK形式もしくはCSV形式にて出力します。

チューブ

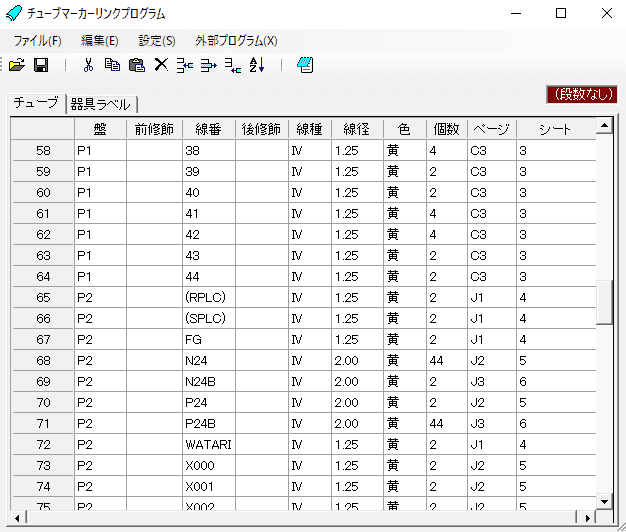

図面より盤No、線番、電線情報、個数を抽出し、CTK形式もしくはCSV形式にて「チューブ」を出力します。複数図面より抽出が可能です。

器具ラベル

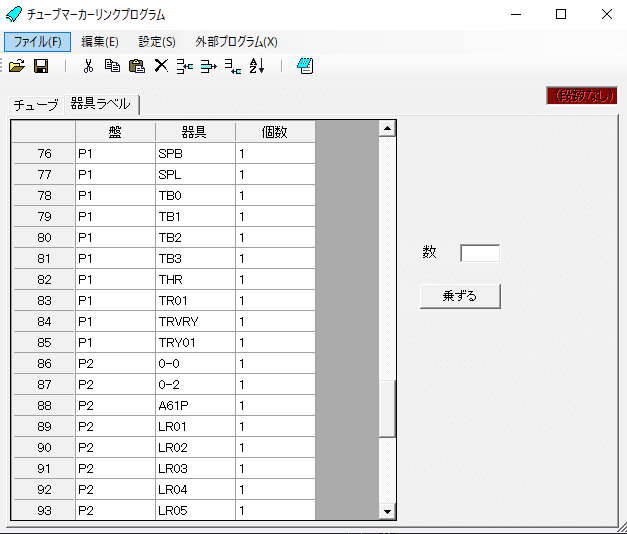

図面より盤No、器具番号、個数を抽出し、CTK形式もしくはCSV形式にて「器具ラベル」を出力します。複数図面より抽出が可能です。

出力結果

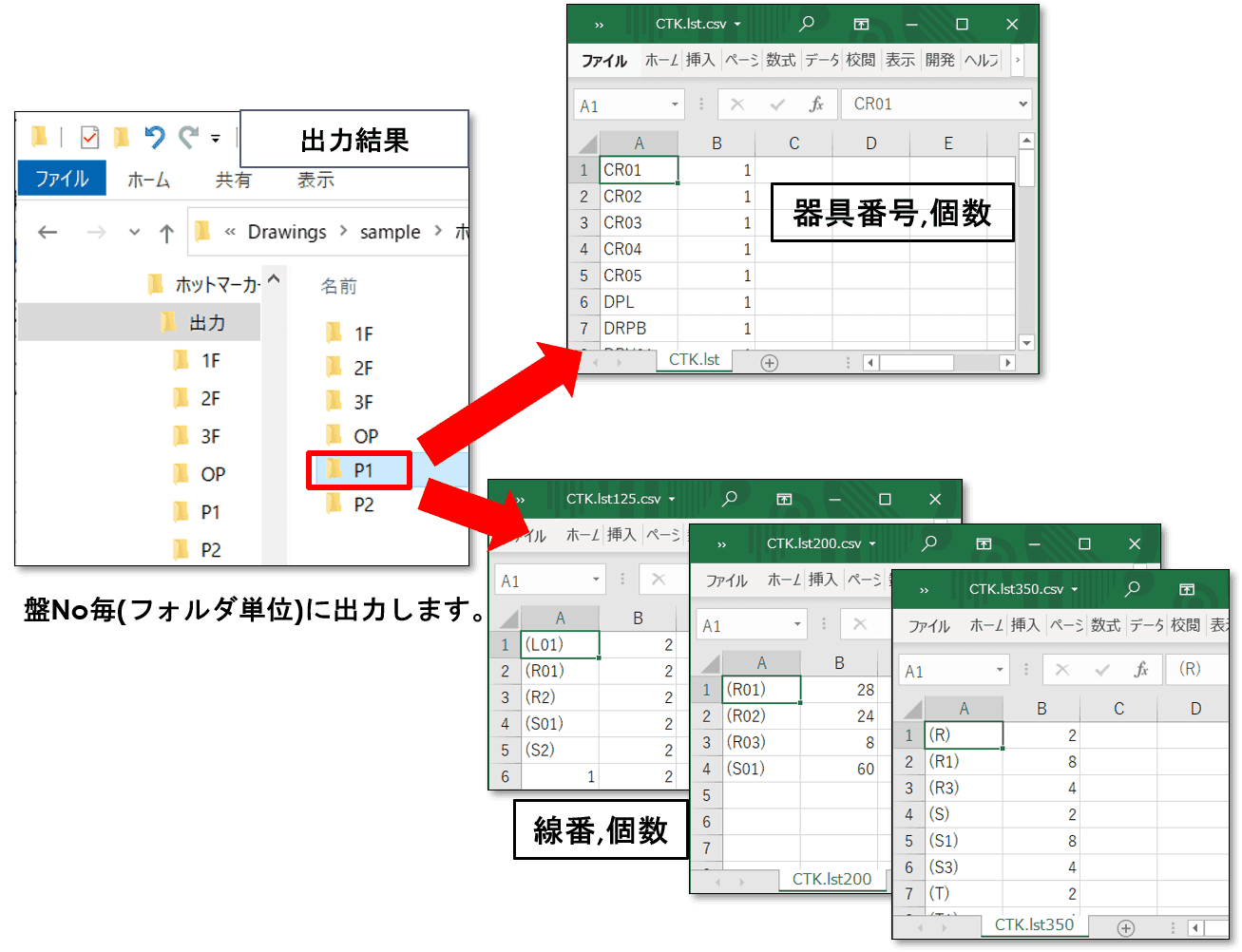

盤No毎(フォルダ単位)に出力します。CTK形式もしくはCSV形式にて出力が可能です。
