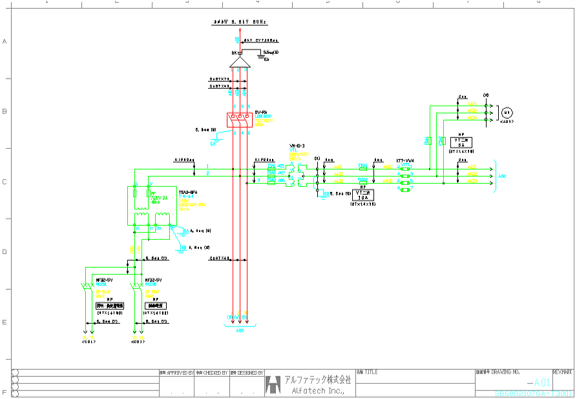

回路図と3D盤モデルの情報を元にルート情報を取得し銅帯・太線が作図されます。

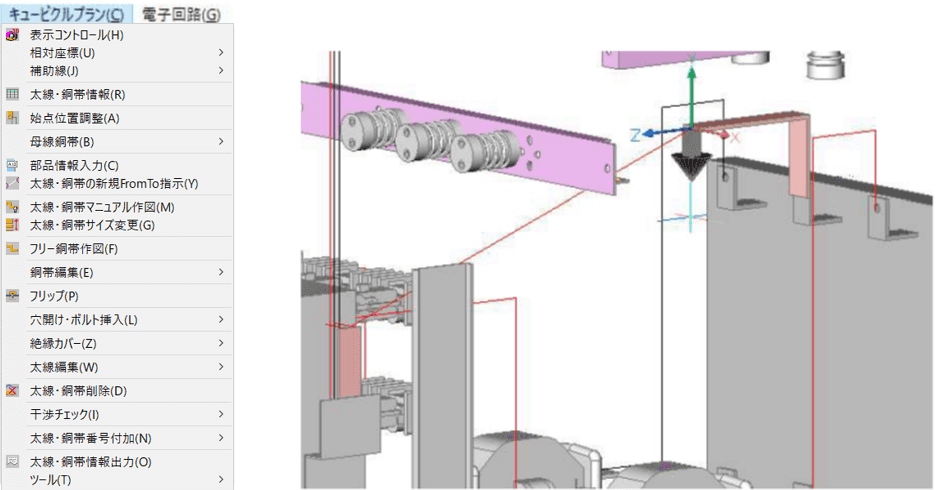

これらは基本的に自動で作図され、ユーザーが任意のルート、銅帯の曲げ等を指定することもできます。

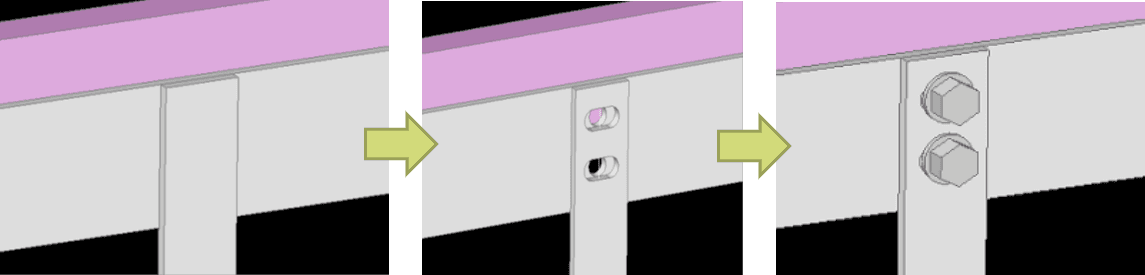

シンボル（碍子、ジョイント、地機）に接続されている銅帯に自動的に穴が開きます。
穴形状を指定した穴開けや、穴の編集コマンドもご提供しています。穴開け後には、ボルトが自動挿入されます。

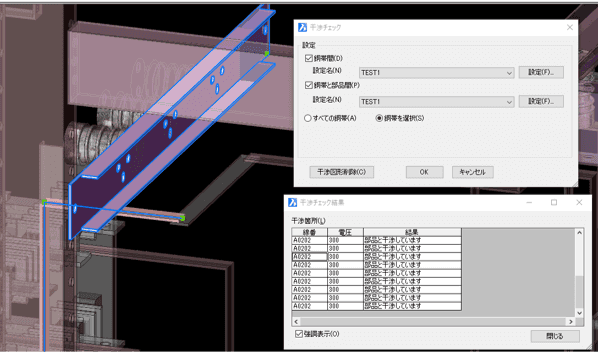

銅帯相間、銅帯と他部品間について、あらかじめ電圧毎に設定した距離が保たれているかどうかのチェックをすることができます。

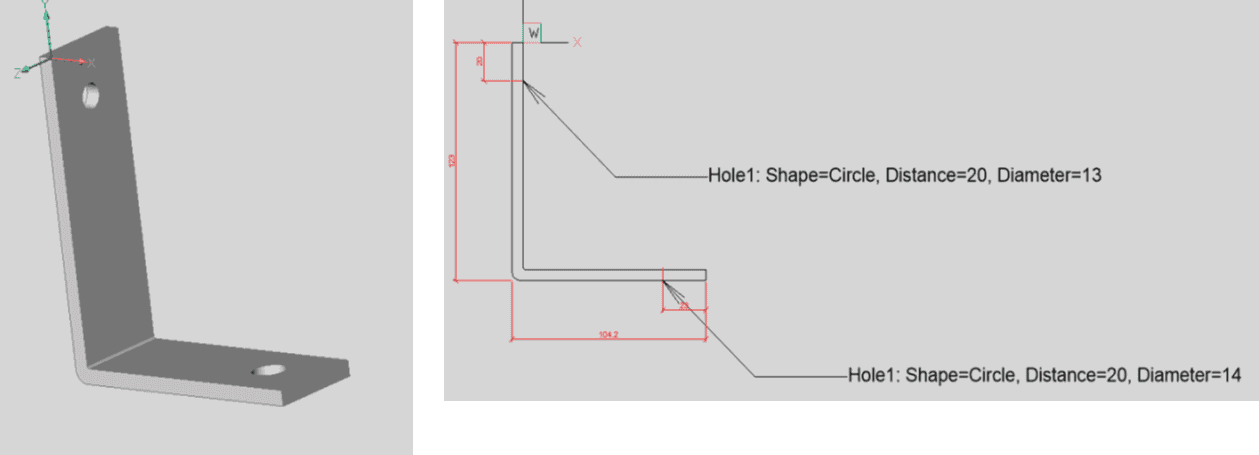

作図した銅帯の各セグメント（加工単位）を3D モデル、断面図（2D）として出力します。

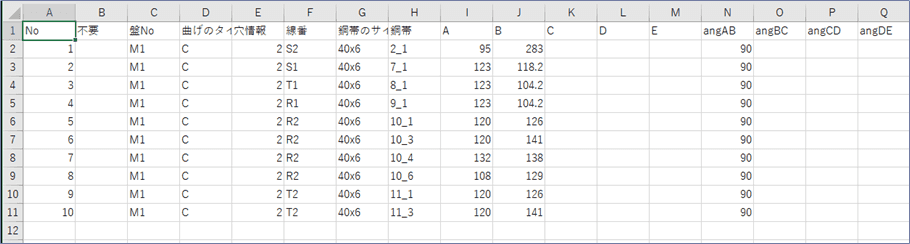

断面図には基本的な寸法が自動生成されます。また、パターンに当てはまる形状の銅帯データが、パターンデータとしてテキストで出力されます。
