製品概要

ACAD-DENKIオプションとして使用できるシーケンス回路の動作シミュレーションツール

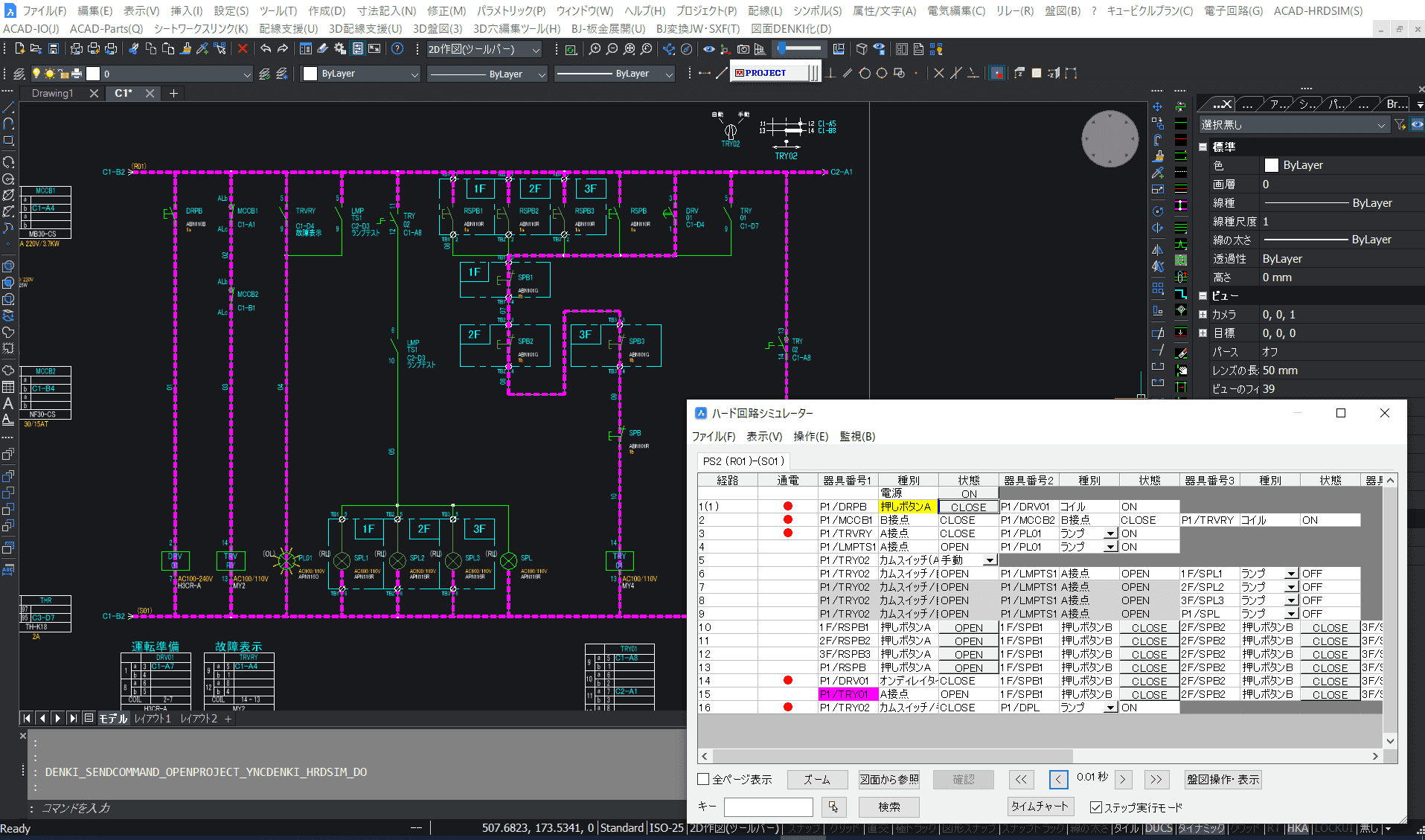

ACAD-DENKIで作成した回路図を対象に、各種スイッチを操作した結果としての各機器の動作状態を、図面上および

専用ダイアログ上で確認できます。

また、操作手順を記録し、指定機器の動作をタイムチャートで時系列に表示できます。


シンプルな操作で複雑なシミュレーションを実現

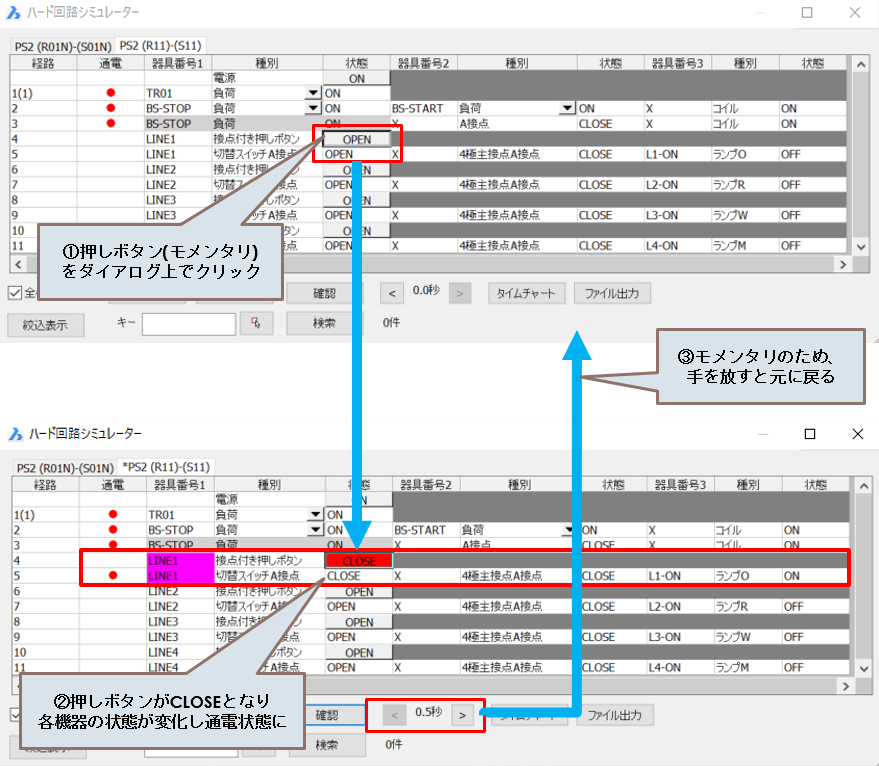

複数図面を渡る配線や部品の状態を1つの専用ダイアログですべての操作 / 状態を確認できます。

部品状態の変化、時間経過による通電状況の確認など、シンプルな操作で複雑なシミュレート結果を確認できます。


対応スイッチ・リレーの例

カムスイッチ (オルタネート)

押しボタン

カムスイッチ (モメンタリ)

オンディレイタイマ

液面リレー (フロートスイッチ)

オフディレイタイマ

残留接点 (キープリレー)

オンオフディレイタイマ

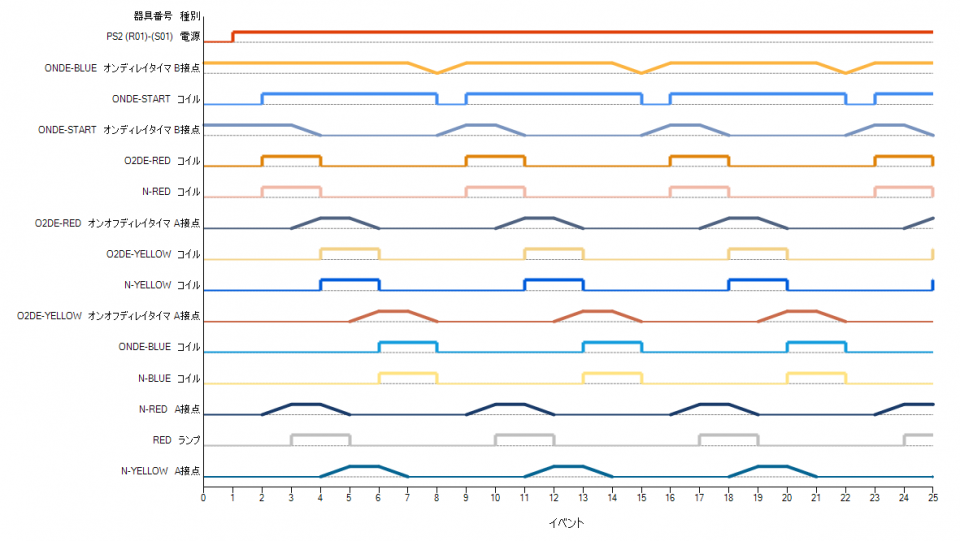

タイムチャート出力

ダイアログ上での操作内容はすべてログに残り、タイムチャートとして出力が可能です。

タイムチャートは、時間経過による通電状態の変化を視覚化した[時間毎]のチャートと通電状態の変化を1イベント

とした[イベント毎]の変化を確認できる2種類のチャートをご用意しています。


動作環境

対応CAD

■ベースCAD:BricsCAD V16以降 ※AutoCADは未対応

■ACAD-DENKI:ACAD-DENKI 2018以降
