部品情報処理（ACAD-Parts）
図面から部品表、部品データから図面へのシンボル配置が可能です。
対象グレード：フルパック / フルパックPlus
ACADｰDENKIと部品DBからCSV形式、.dwg形式で部品表が作成できます

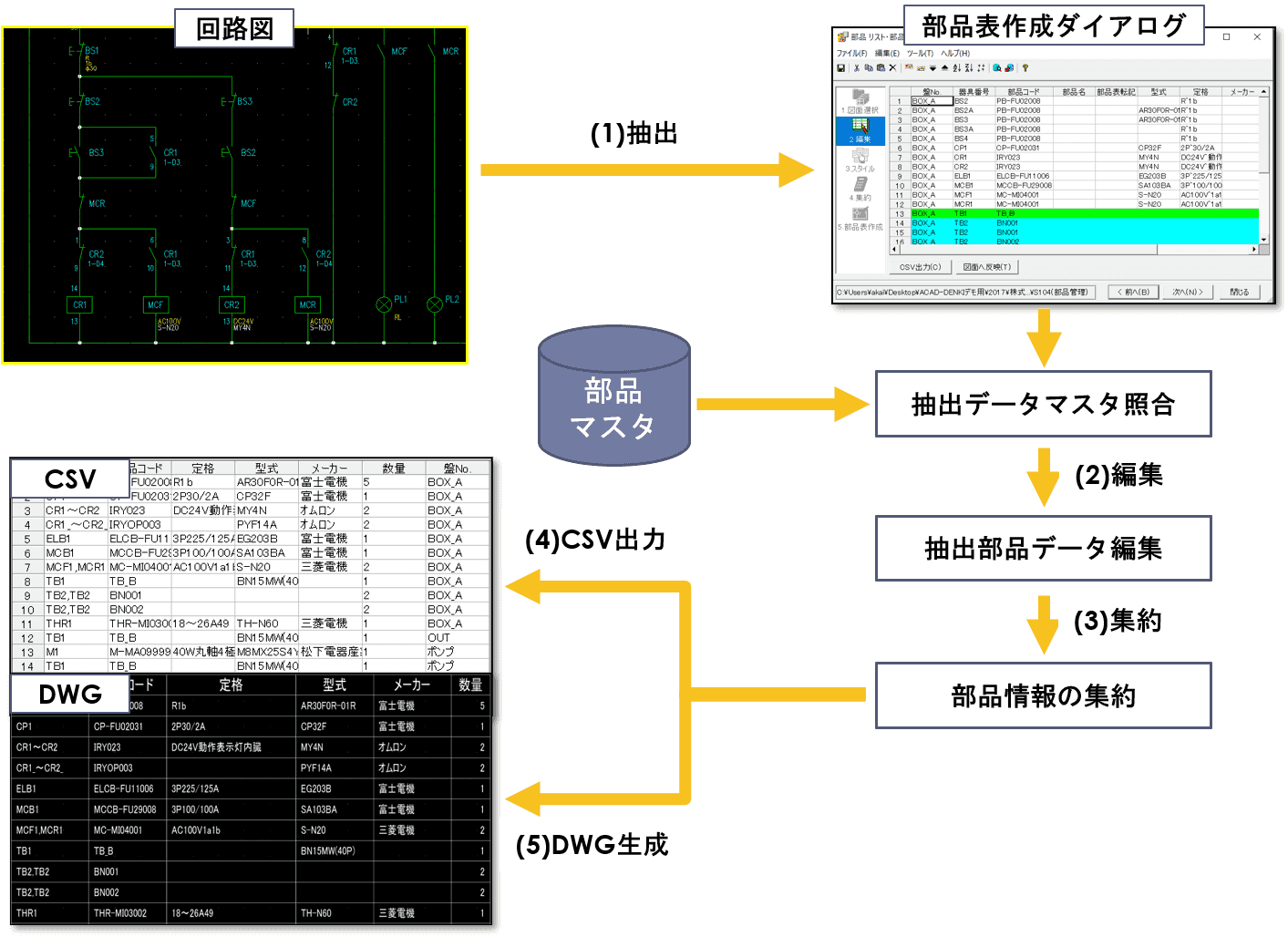

作図・部品集計フロー

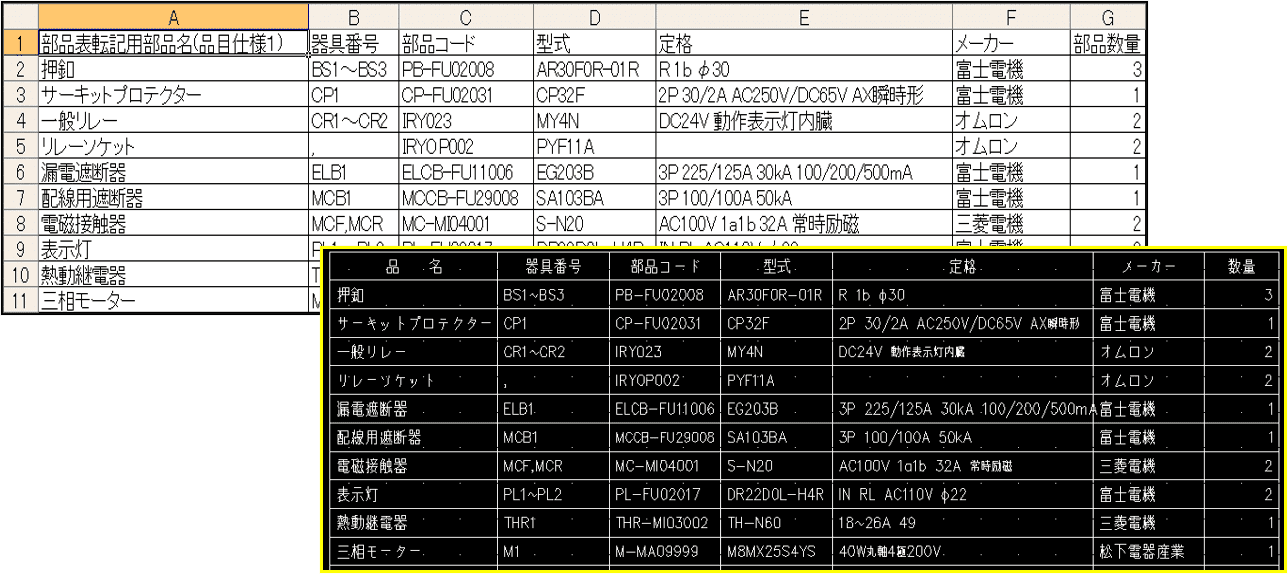

ウィザード形式により部品リスト（csv/txt/xls/xlsx）、部品表（.dwg）を出力します。
- 図面より部品情報を抽出します。
- 抽出した部品情報を編集します。
- 編集した部品情報を集約します。
- 部品情報をユーザー仕様の部品リストとして出力します。
- 部品情報をユーザー仕様の部品表として出力します。

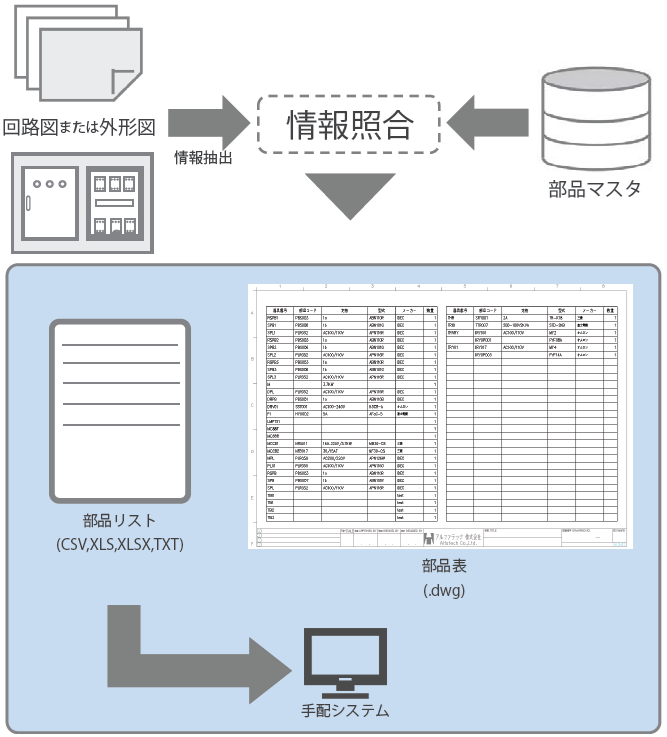

図面内の部品情報と、部品マスタに登録されている部品情報を組み合わせ、部品リストを出力できます。
出力データのフォーマットはカスタマイズ可能となっており、機器手配部門との連携をスムーズに行うことができます。

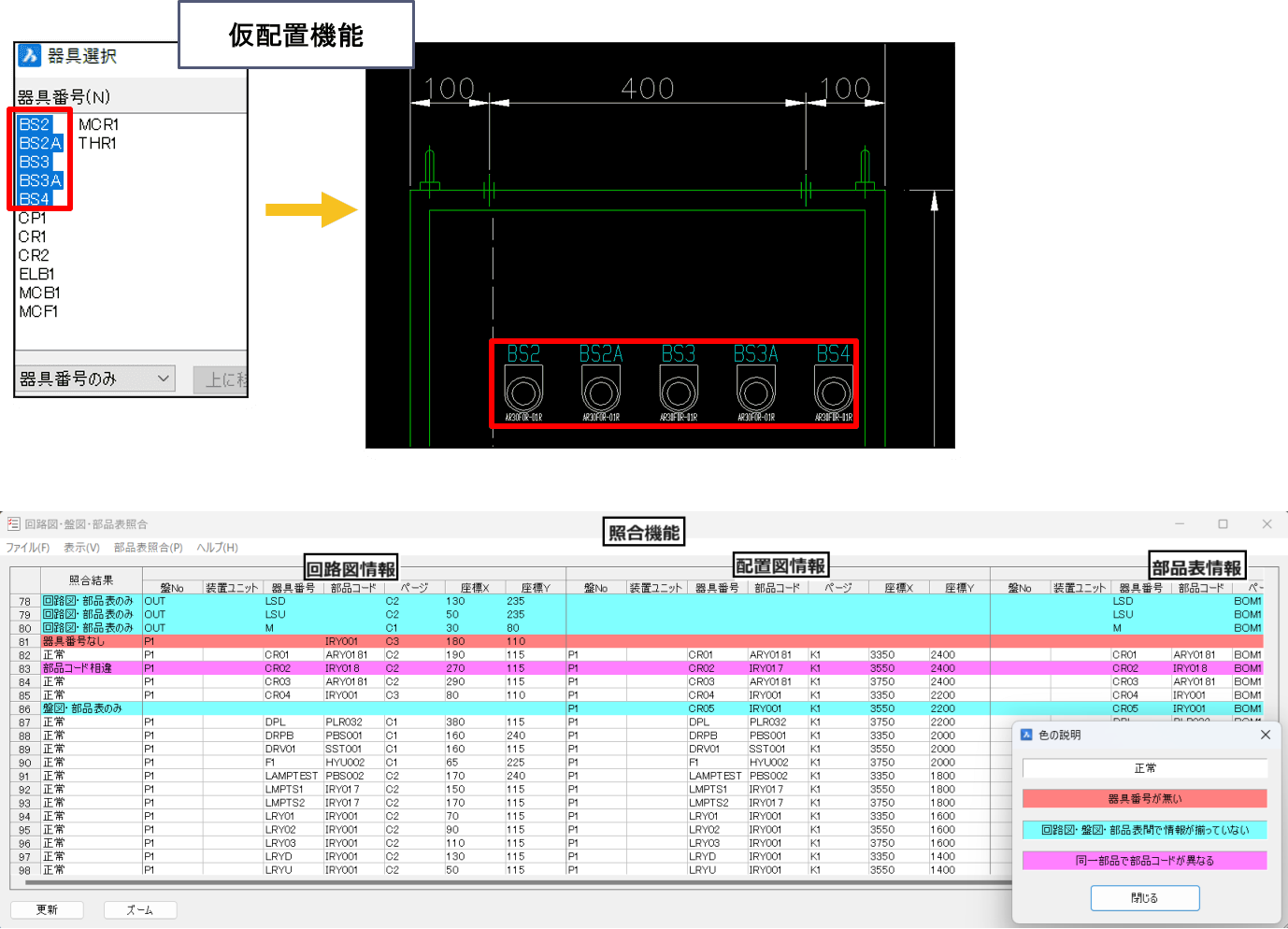

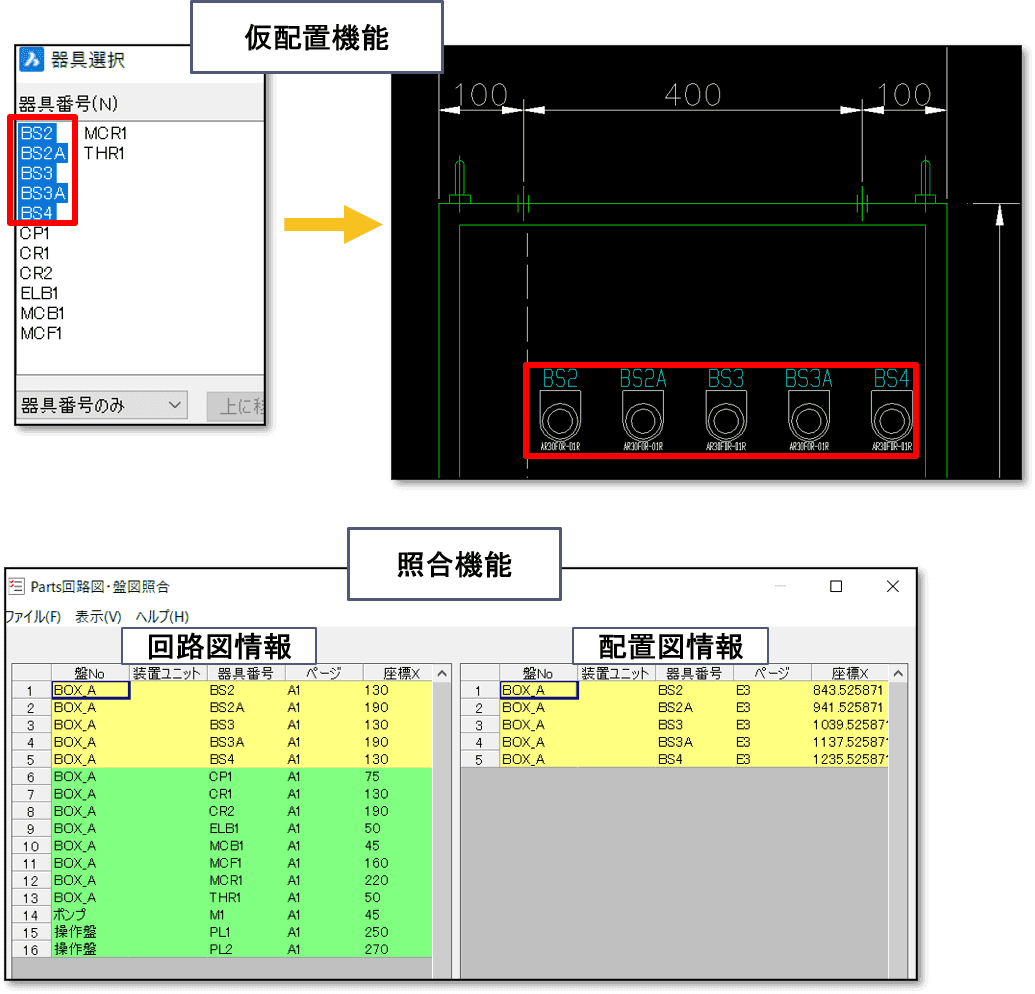

器具仮配置・照合機能
- 回路図で使用した部品を一覧表示し、外形図に部品を配置します。
- 外形図に配置済みの部品は一覧から削除され、未配置の部品のみが表示され、配置漏れを防ぎます。
- 照合コマンドでは回路図と外形図、部品表間にて部品を照合します。
- 各行は色分けされており、外形図の部品配置漏れなどを一目で確認できます。
導入効果
部品リスト、部品表の自動作成により部品の漏れ・重複等のミスを防止します。
自動集計されるため工数の大幅削減が実現します。
- 部品マスタにて部品情報を管理します。
- 回路図より部品情報を抽出します。
- 部品情報の小計計算が可能です。
- 自動作成した部品リストを他部署にて利用できます。
部品マスタ構築
部品マスタの項目は自由にカスタマイズが可能です。
部品マスタはCSV形式でのインポートが可能です。既存の自社部品DBを元にインポートすることで部品マスタの構築の手間が削減されます。
拡張性
部品マスタデータベースはMDB（標準提供）になりますが、MSDE（SQL-Server）、Oracleデータベースへの移行等、お客様の環境に応じたカスタマイズも可能です。
別途、ご相談ください。
