3D eParts 製品概要

「3D盤構造設計」を強力にサポートする充実した『部品マスタ』と『3Dシンボル』のデータライブラリです。
3D CADによる盤設計には、3D部品モデル(シンボル)が必要不可欠です。
3D部品モデル(シンボル)の充実は、システムの立ち上げにも大きく影響します。
「3D eParts」をご導入いただく事で、3D CADによる盤設計の立上げ期間をを大幅に短縮することができます。

3D eParts は3D部品モデル(シンボル)に加えて、部品マスタデータベースもご提供いたします。

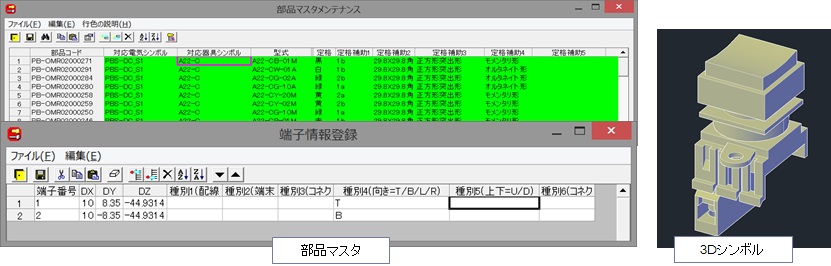

部品マスタでは、各部品の型式/定格及びメーカーなどの情報と合わせて、
使用するシンボル(回路図,3D部品モデル)を管理できます。

「3D eParts」 の部品マスタには、各部品の端子情報(端子位置情報含む)も含まれますので、
「WiringPLAN 3D」 のご導入の際にもご利用いただけます。

3D eParts + eParts部品コンテンツ

「3D eParts」 に加え、従来の2D部品コンテンツである「eParts部品コンテンツ」をバンドルすることにより、
回路図シンボルを合わせて提供します。
「ACAD-DENKI」で作成した回路データと、3D盤図に配置する3D部品モデル(シンボル)の連携を行うことが可能です。

提供データについて

2017年10月10日時点で部品メーカ23社、3Dモデル 5,200点/部品 83,000点をご提供しております。
詳細な提供データについてはこちら

また不足しているデータについては、保守契約いただく事で部品作成のリクエストをしていただく事が可能となります。
3D eParts 保守についてはこちら

3D eParts 活用方法

ACAD-DENKI で回路図作成時にシンボルに情報を持たせることにより、3D盤図で3D部品モデルを配置する際に、回路に存在する部品をリストアップし、該当する3D部品モデルを選択して配置することが可能です。
